電網諧波模擬輸出
——ASR-6000系列交直流電源功能分享
在交流供電管理中,“諧波”是一個經常被提及的術語,下面我們來簡單了解他的基本概念和危害。
01
基本概念

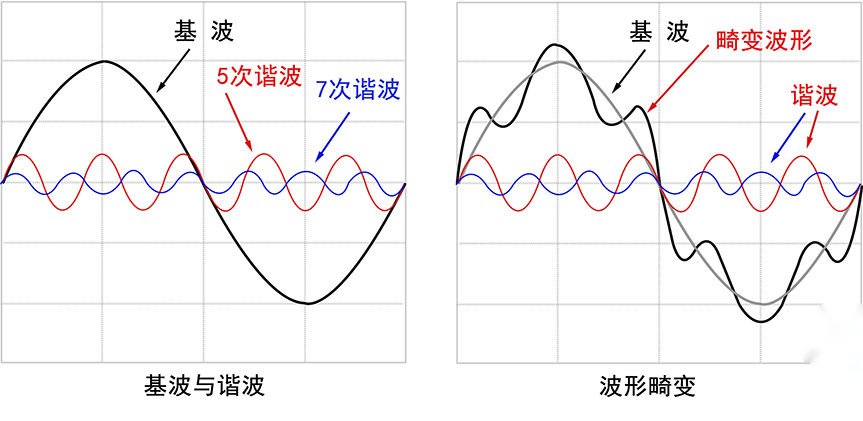

交流電網中,由于許多非線性電氣設備的投入運行,其電壓、電流波形實際上不是完全的正弦波形,而是不同程度畸變的非正弦波。對周期性交流量進行傅里葉級數分解,得到的頻率與工頻相同的分量稱為基波(fundamental),得到的頻率為基波頻率大于1整數倍的分量稱為諧波(harmonic,HR),得到的頻率不等于基波頻率整數倍的分量稱為間歇波(interharmonic,IHR)。任何重復的波形都可以分解為含有基波頻率和一系列為基波倍數的諧波的正弦波分量。
02
諧波危害
理想的電網應當提供單一且穩定的頻率以及規定的電壓幅值。然而,諧波對電網和其他系統設備造成的危害不容忽視,舉例說明:
(1)對于電動機而言,諧波電壓/電流流經定子繞組,轉子回路時,會顯著增加鐵芯損耗,降低發電/用電設備的效率,進而縮短其使用壽命。
(2)電容器對高次諧波的阻抗非常小,因此當含有高次諧波的電壓施加在電容器兩端時,電容器很容易過負荷而損壞。
(3)諧波可能引起電力系統的電壓諧振,產生過電壓,有可能擊穿線路設備的絕緣。當大量的3次諧波流過中性線時,線路可能過熱,甚至引發火災。
(4)諧波可能會使系統的繼電保護和自動裝置發生誤動作,同時導致電氣測量?jī)x表的計量不準確。
(5)諧波產生的附加磁場干擾會影響電子儀表和通訊系統的正常工作,從而降低通訊質量。
03
為什么需要模擬諧波
諧波的危害這么多,那我們需要提供諧波模擬功能電源給電力系統做“壓力測試”——通過人為生成特定電壓諧波,模擬真實環境中可能出現的干擾。這種技術能幫助工程師:
測試設備在諧波干擾下的穩定性
評估濾波器的實際效果
提前發現潛在兼容性問題
