前言
分布式光伏通常指在用戶場地附近建設，容量相對較小的光伏發電設施。屋頂光伏作為分布式光伏的一種，具有分布式光伏“就地消納”和“閑置資源利用”等優點，同時其降低企業能源成本和提升建筑效能等特點受到用戶的青睞。得益于上述特點，屋頂光伏已廣泛應用于工業園區和住宅區等場景。
為確保屋頂光伏系統在長期運行的安全可靠性和發電效率，需要定期對其進行運維。光伏系統的運維包括但不限于：工作電壓檢測、絕緣狀態評估、防雷接地系統檢測、組件故障點（如：熱斑）巡查。
應用場景
1、光伏系統電壓和電流測試
隨著人們對光伏發電效率提升的要求，其工作電壓逐步從1000V提升至1500V。傳統的電氣測試工具在測試量程和安全性等指標上已無法滿足使用者的需求。
福祿克針對光伏行業推出的Fluke 283FC和Fluke 393FC專為光伏行業而生，具備CAT III 1500V安全等級，1000V AC和1500V DC測試量程和多種光伏運維所需的功能。為光伏安裝和運維團隊提供更為高效和安全的測試工具。
使用Fluke 393FC測試1500V匯流箱組串電流

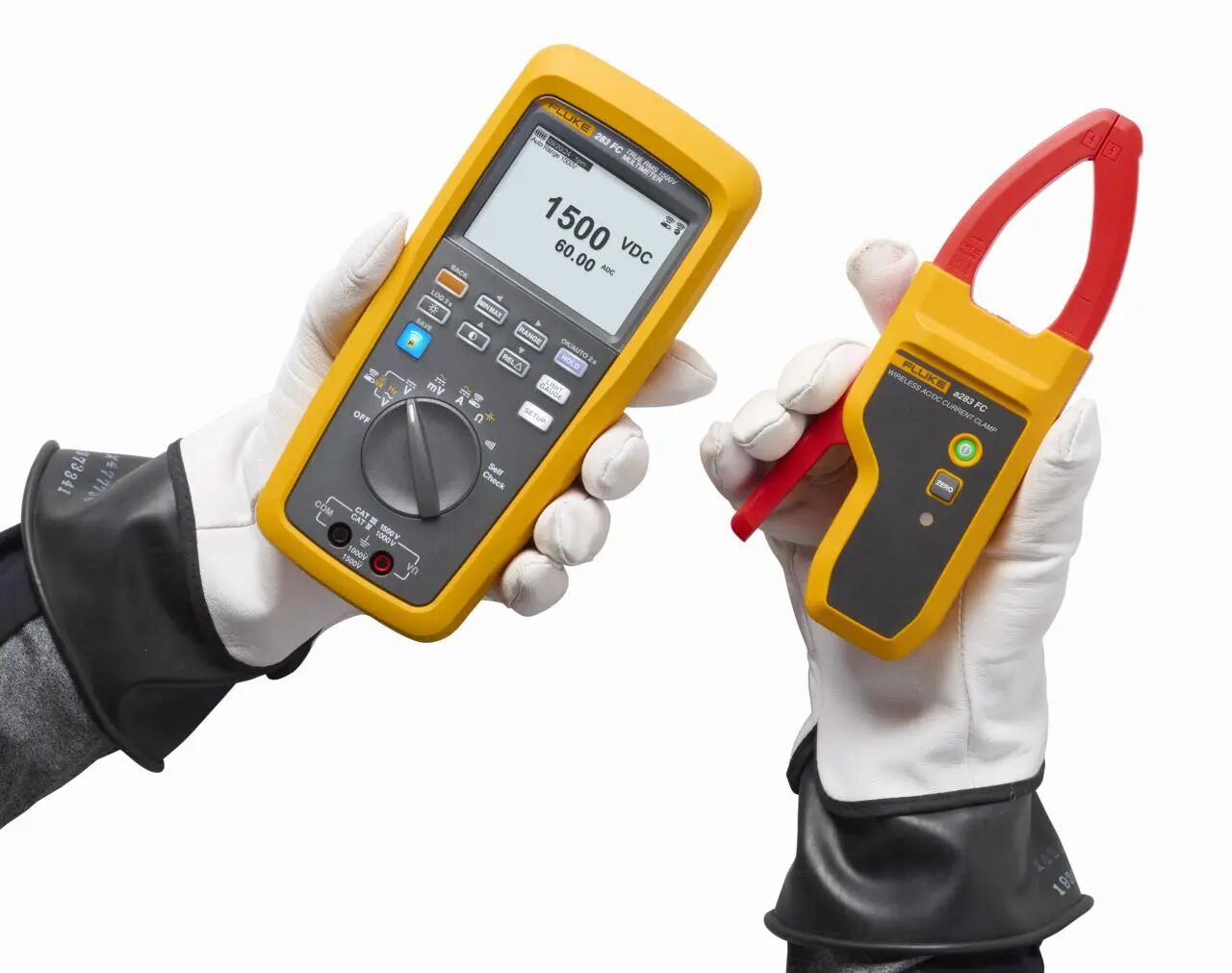

Fluke 283FC 1500V數字萬用表
具有CAT III 1500 V/CAT IV 1000 V安全等級的萬用表、無線電流鉗和測試導線
標配CAT III 1500 V 等級的MC4 測試導線
萬用表自檢功能，在測試前做好充足準備

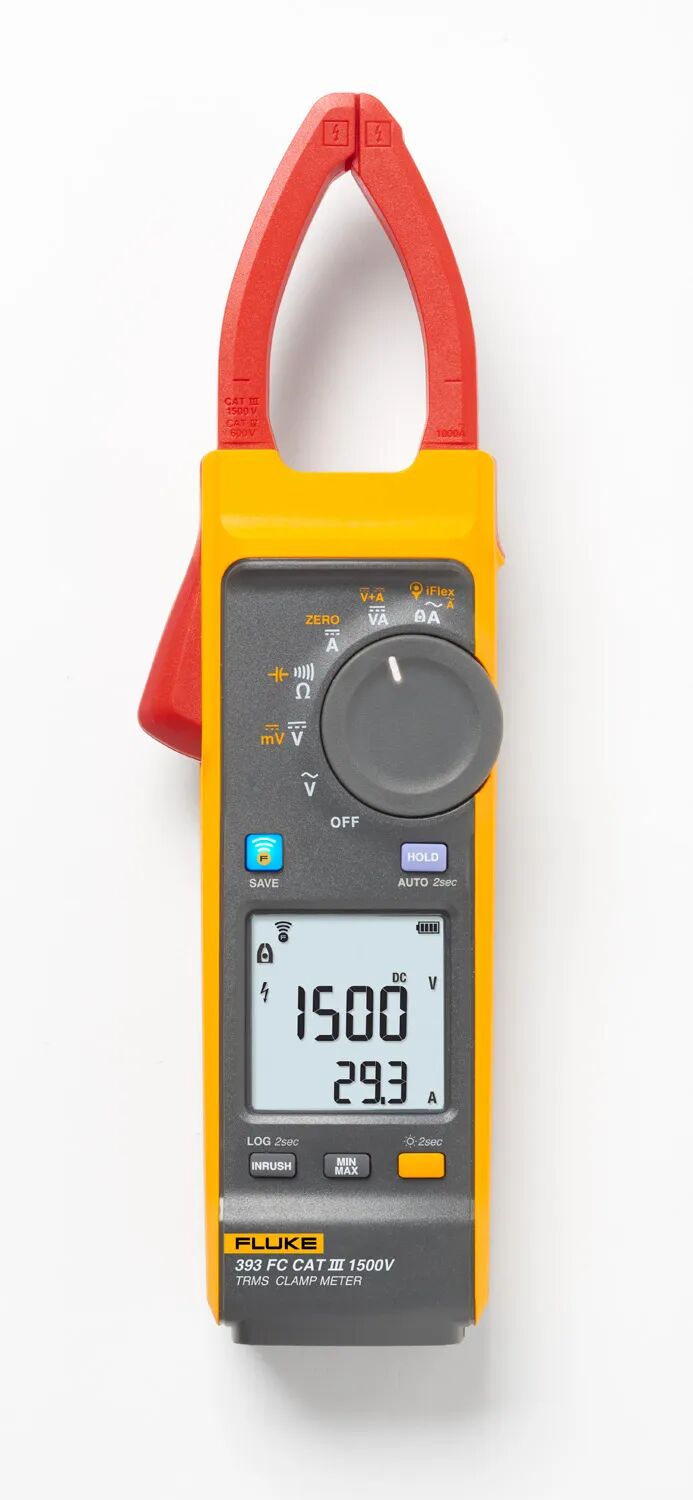

Fluke 393FC CAT III 1500V鉗形電流表
支持最大1500V DC/1000VAC和2500A AC/1000A DC測量
CAT III 1500 V 安全等級鉗形表，確保測量安全
纖細鉗口，可檢修擁擠匯流箱中的電纜
2、光伏系統絕緣測試
光伏系統的絕緣狀態關乎到系統能否正常運行。當絕緣阻值降低至閾值以下，將觸發警報并停機。因此定期對設備進行預防性的絕緣測試，是避免意外停機的有效手段。
當前在1500V的光伏系統中，建議使用2500V的測試電壓驗證設備的絕緣狀態。同時也有部分光伏設備制造商推薦使用1500V測試電壓對設備進行絕緣測試。

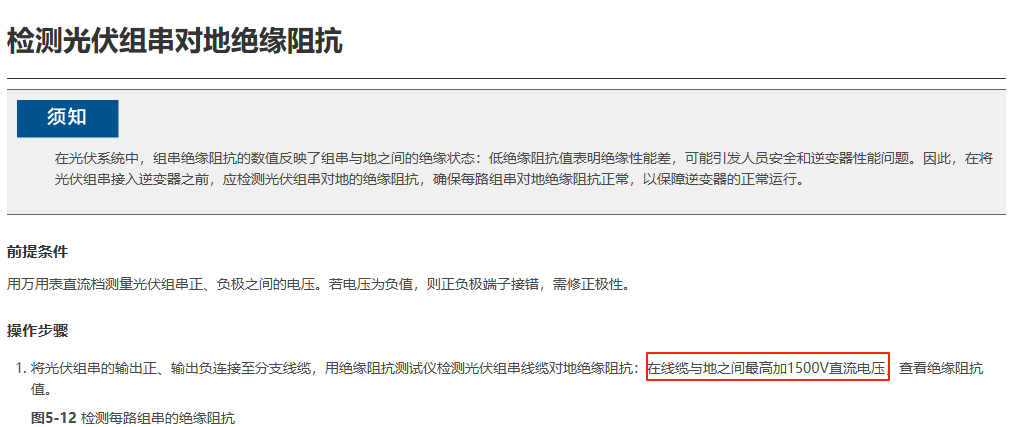

光伏設備制造商絕緣電壓推薦值
Fluke 1537絕緣電阻測試儀
最高2500V絕緣測試電壓，500GΩ電阻
支持自定義測試電壓功能，可設置1500V直流電壓
支持極化指數(PI)和介質吸收比(DAR)測量，充分降低環境因素對測量結果的影響
3、光伏系統接地測試
光伏系統在安裝和日常運維的過程中都需要對接地系統進行測試，通過接地電阻值來判斷系統當前的工作狀態和評估運行的安全性。

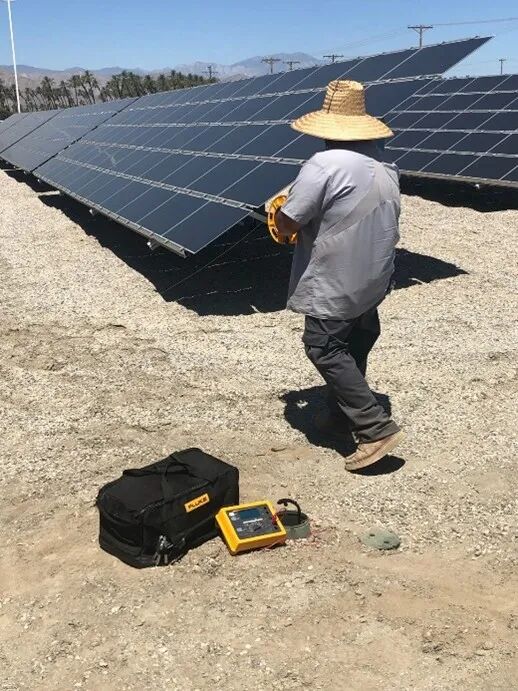

Fluke 1625-2 KIT接地電阻測試儀在光伏現場的應用

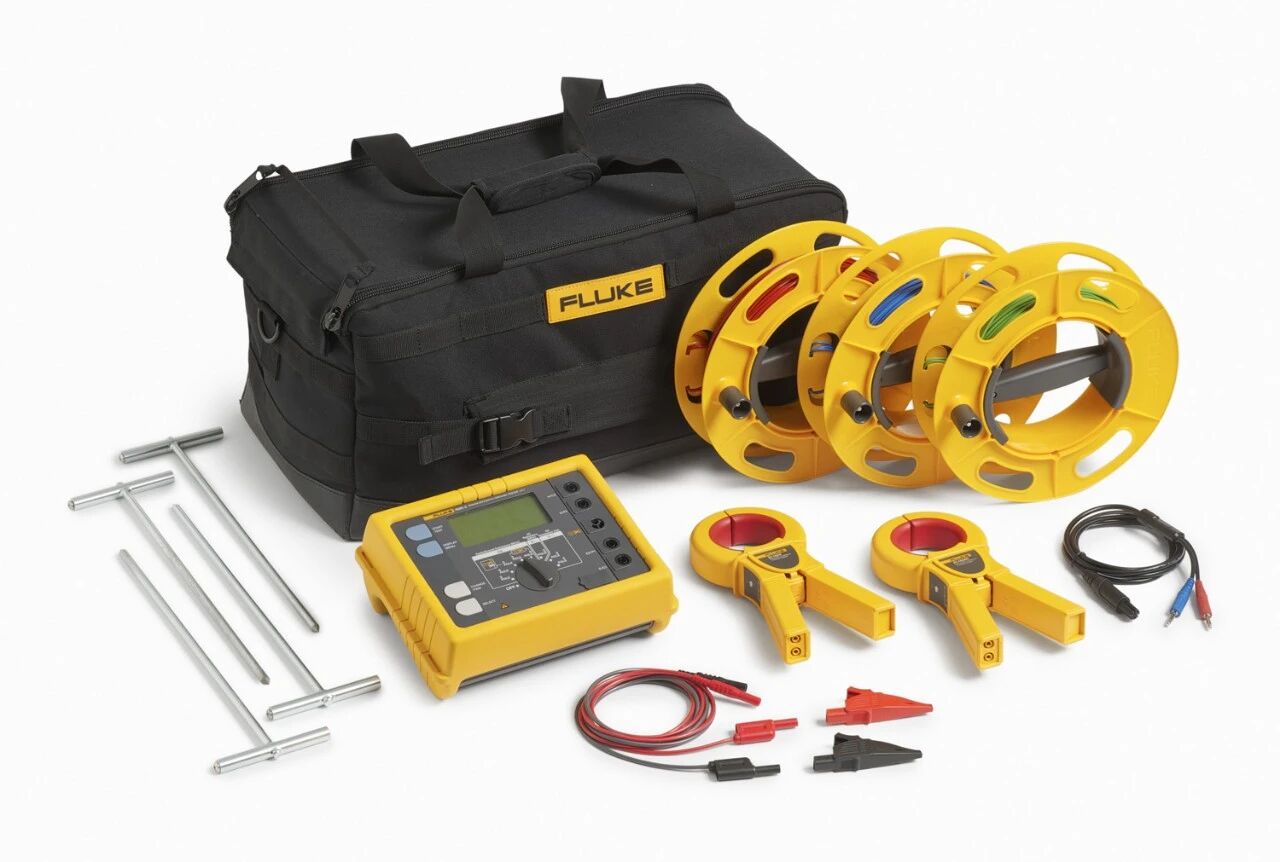

Fluke 1625-2 KIT接地電阻測試儀
支持三/四極法和無樁法等多種接地電阻測試方法
支持土壤電阻率和等電位電阻測量功能
測試頻率自動切換，更強的測試環境適應性
4、光伏系統溫度測試
光伏組件的生產缺陷、安裝不當或意外都可能導致組件部分區域損壞，在工作時在局部產生異常高溫。這一故障將導致組件的發電效率下降甚至高溫可能引發其他的嚴重故障。因此對光伏組件的“熱斑”隱患定期進行巡查，是確保光伏系統穩定運行的重要環節。

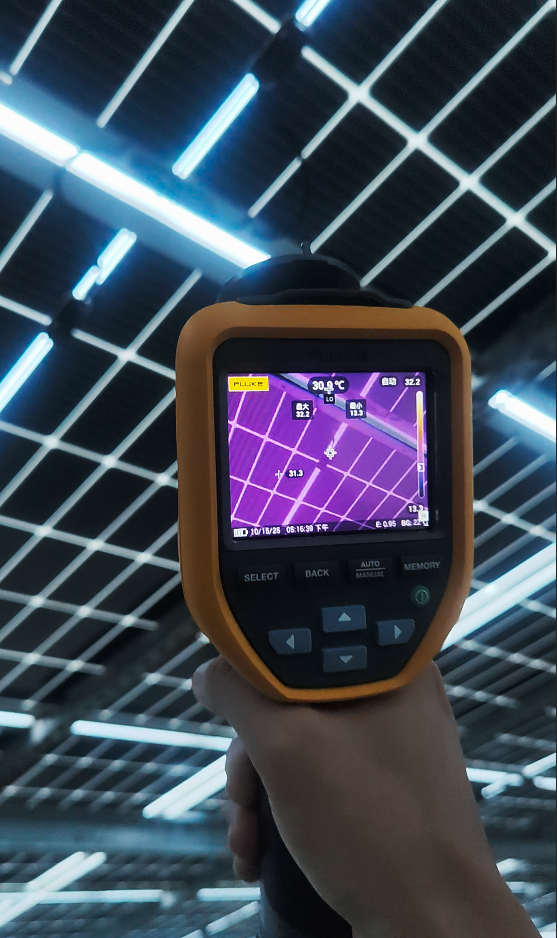

紅外熱像儀測試光伏組件溫度

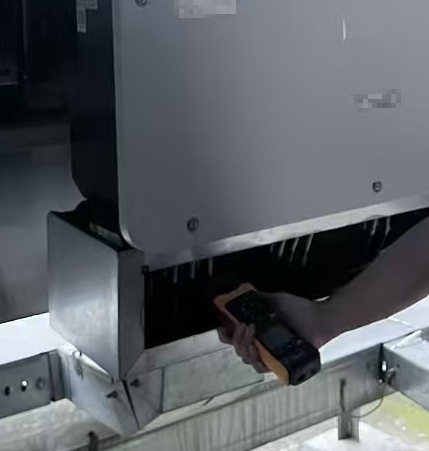

溫度紅外熱像儀測試逆變器線路插頭溫度

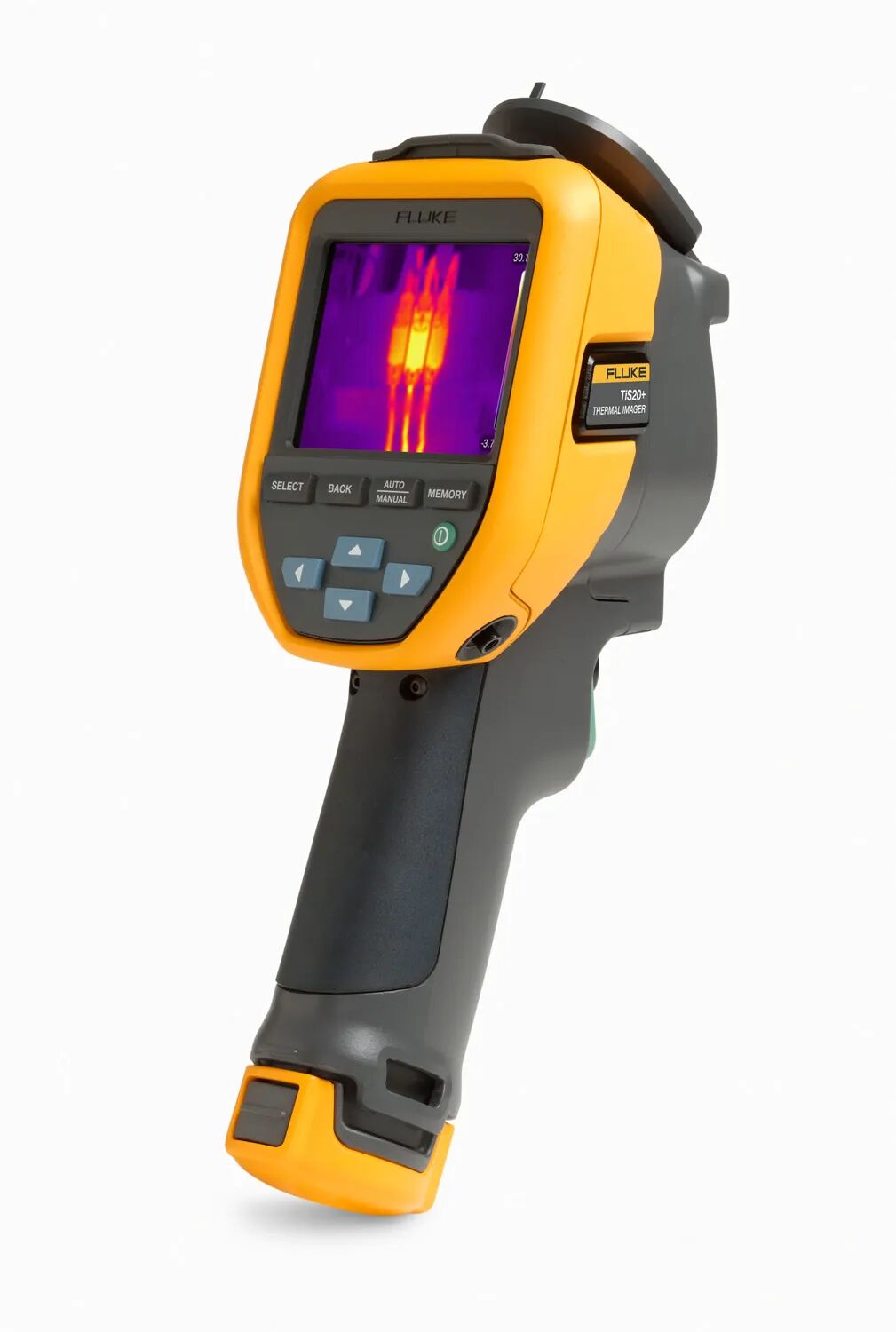

Fluke TiS 20+ MAX紅外熱像儀
120x90像素，9Hz幀頻
支持IR-Fusion?功能，融合熱像和實景畫面，助力精準定位溫度點
支持Fluke Connect Express軟件，分析數據和自動生成檢測報告
